Suricata NAT Instance 기반 IPS/IDS 실습 랩 구축 (6편) :Suricata ELK 연동 실전 가이드 – Logstash 필터링과 Kibana로 시각화 하기

1. 이번 편의 위치와 목표

이 시리즈에서의 위치

• 1~4편: Suricata NAT Instance 기반 IPS 구성 / alert & drop 확인
• 5편: NAT Instance 단일 노드 ELK 설치
• 6편 (이번 편):
  • Suricata 로그를 ELK로 제대로 흘려보내고
  • 쓸모 있는 필드만 추출
  • 공격 관점에서 바로 보는 대시보드를 만든다
• 7편: Suricata Rule 직접 작성 (시리즈 마무리)

이번 편에서 끝낼 것

• Suricata eve.json → Logstash input
• Logstash filter:
  • alert / drop 구분
  • rule.sid / msg / src_ip / dest_ip 정리
• Elasticsearch 인덱스 설계
• Kibana 대시보드:
  • Alert vs Drop
  • Top Attacker IP
  • Rule Hit Ranking

---

2. 사전 준비 조건

이미 다음 상태라고 가정한다.

• NAT Instance에서 Suricata 정상 동작
• 공격 테스트용 웹 서버 존재
• ELK(Stack)가 NAT Instance에 설치되어 있음
• Suricata에서 eve.json 로그 생성 중

Suricata 설정 확인:

# grep -n "eve-log" /etc/suricata/suricata.yaml

기본 로그 위치:

/var/log/suricata/eve.json

---

3. 공격 패턴 준비 (로그를 만들기 위해)

이번 편에서는 아래 공격들이 이미 발생했다는 전제로 간다.

사용한 공격 예시

• SQL Injection
• XSS
• Command Injection
• 악성 User-Agent

가상 공격은 시리즈 4편을 참고하기 바란다.
중요한 건 Suricata가 alert / drop 로그를 남겼다는 것이다.

---

4. Logstash Input 구성 (Suricata eve.json)

4.1 Logstash 파이프라인 파일 생성

# vi /etc/logstash/conf.d/suricata.conf

---

4.2 input 설정

input {
  file {
    path => "/var/log/suricata/eve.json"
    start_position => "beginning"
    sincedb_path => "/var/lib/logstash/sincedb-suricata"
    codec => json
  }
}

• file input으로 eve.json 직접 읽는다
• json codec 사용 (Suricata eve.json은 JSON Line 형식)

---

5. Logstash Filter 설계 (핵심)
: /etc/logstash/conf.d/suricata.conf
에 아래 설정 추가

---

filter {
  # 0) alert / drop 만 남기고 나머지는 버림
  #    (dns/http/flow/stats 등도 안 쓸거면 여기서 컷)
  if !([event_type] in ["alert","drop"]) {
    drop { }
  }

  # 1) Suricata timestamp -> @timestamp (Kibana time field 용)
  if [timestamp] {
    date {
      match    => ["timestamp", "ISO8601"]
      target   => "@timestamp"
      timezone => "UTC"
    }
  }

  # 2) 액션 필드 정리
  #    alert 이벤트면 [alert][action]이 있을 가능성이 높고,
  #    drop 이벤트는 환경에 따라 없을 수 있으니 기본값 처리
  if [alert][action] {
    mutate { add_field => { "suricata_action" => "%{[alert][action]}" } }
  } else {
    mutate { add_field => { "suricata_action" => "%{[event_type]}" } }
  }

  # 3) 룰 필드 평탄화 (없을 경우 rename으로 하면 안전)
  mutate {
    rename => {
      "[alert][signature]"    => "rule_msg"
      "[alert][signature_id]" => "rule_sid"
    }
  }


  # 4) event_type을 남겨야 Alert vs Drop 구분 가능
  #    대시보드용 최소 필드만 남기기
  prune {
    whitelist_names => [
      "^@timestamp$",
      "^event_type$",
      "^suricata_action$",
      "^rule_sid$",
      "^rule_msg$",
      "^src_ip$",
      "^dest_ip$"
    ]
  }
}

---

6. Elasticsearch Output & 인덱스 설계

6.1 Output 설정 : /etc/logstash/conf.d/suricata.conf 에 추가

output {
  elasticsearch {
    hosts => ["https://localhost:9200"]
    index => "suricata-%{+YYYY.MM.dd}"
    user => "elastic"
    password => "ELASTIC_PASSWORD"      -> 실제 비밀번호 적용
    ssl => true
    ssl_certificate_verification => false
  }
}

---

6.2 인덱스 설계 이유

• 일자 인덱스 (suricata-YYYY.MM.dd)
• 실습 환경에서는 shard/replica 기본값 그대로 사용
• 운영 환경이면 ILM로 넘기는 게 정석

---

6.3 Logstash 재기동

# systemctl restart logstash

확인:

# journalctl -u logstash -f

---

7. Kibana Data View 생성

1. Kibana 접속

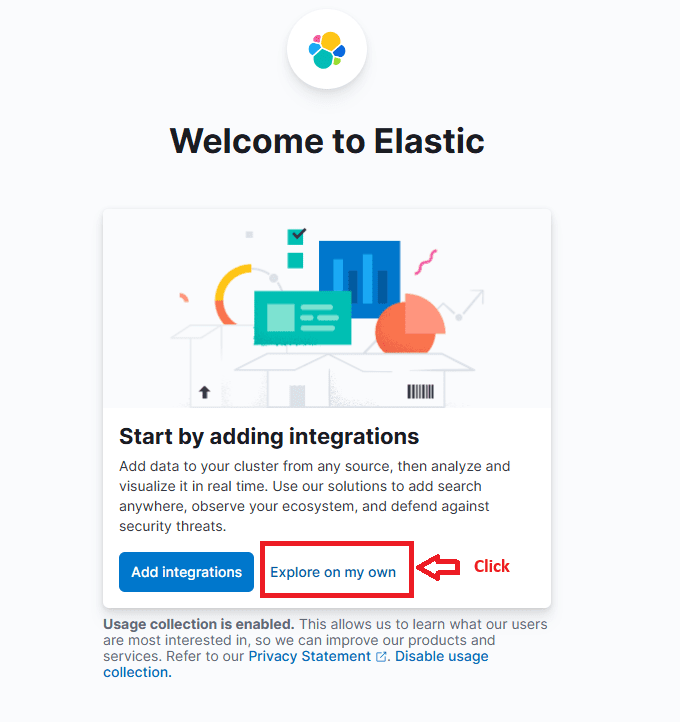

2. Explore on my own 클릭
3. 브라우저에서 가상 공격으로 로그 미리 남기기 :
   http://<NAT_Public_IP>/cmd.php?cmd=cat%20/etc/passwd

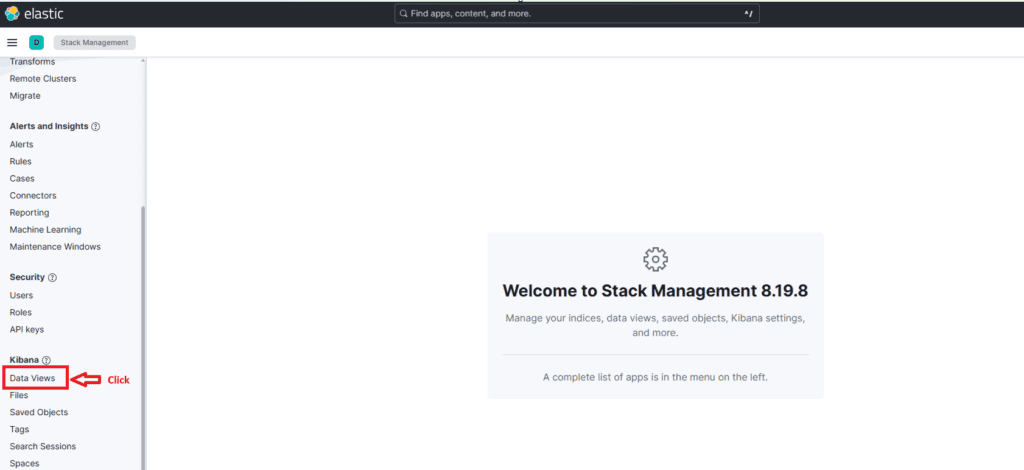

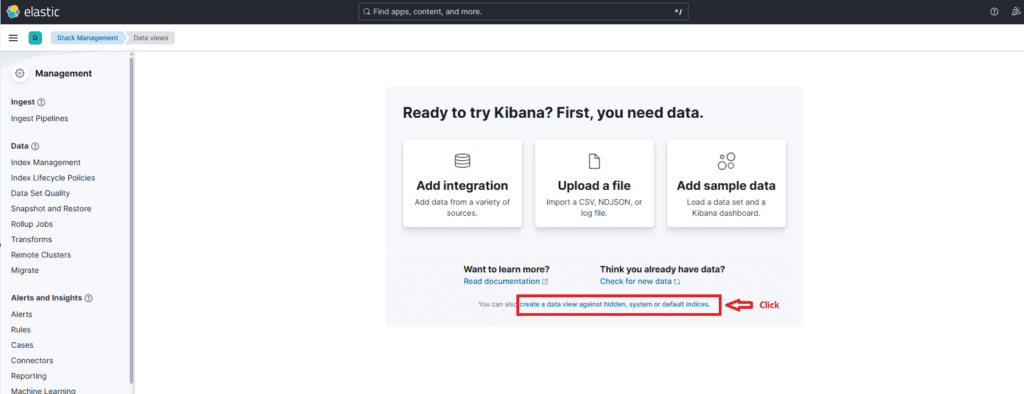

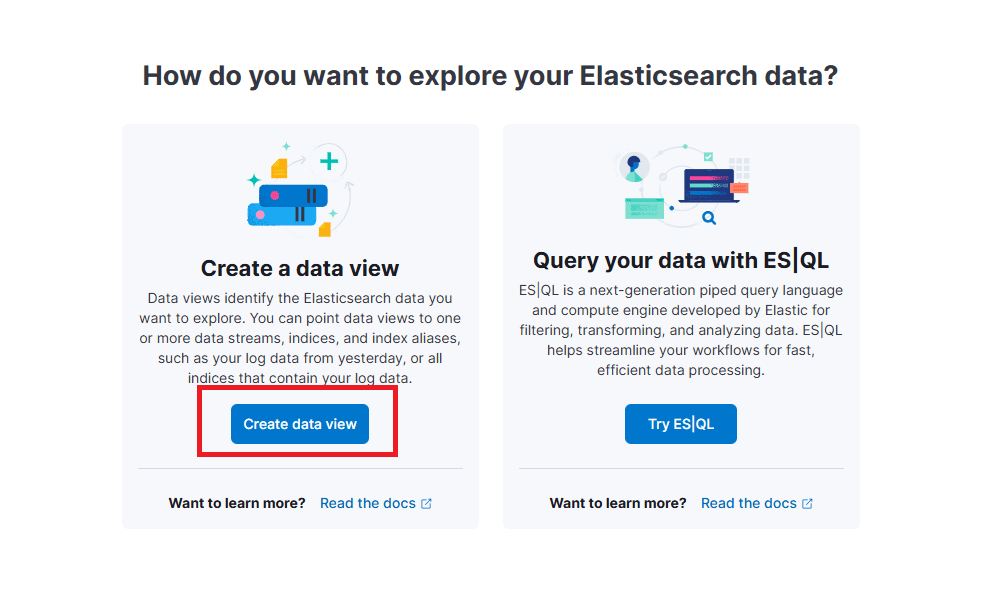

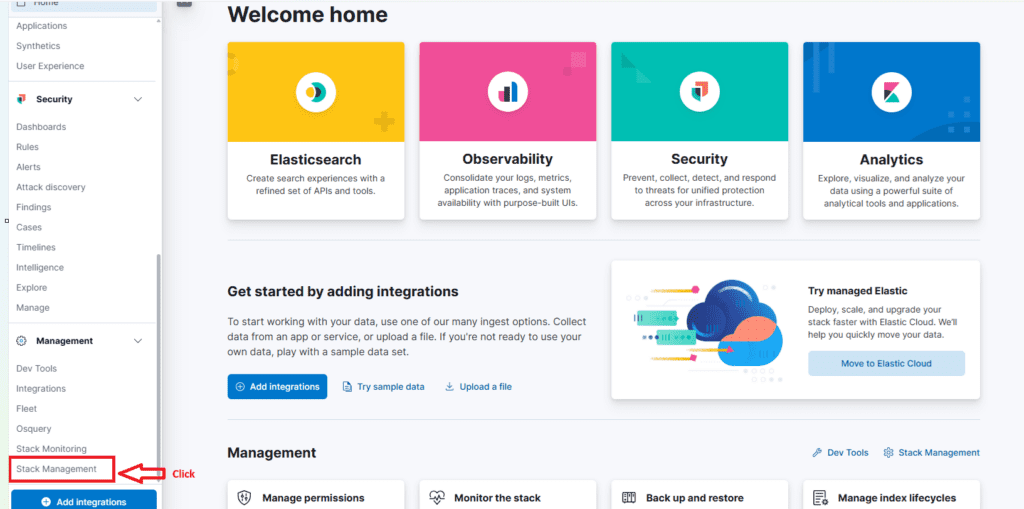

4. Stack Management → Data Views -> create data view or
   create a data view against hidden…

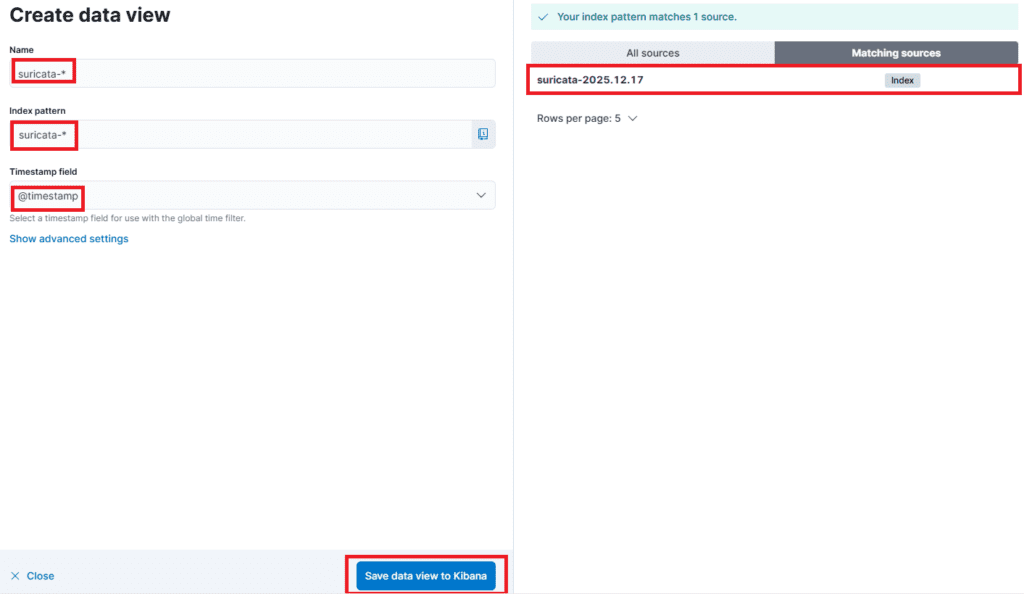

5. Name : suricata-*
6. Index pattern: suricata-*
7. Timestamp field: @timestamp
8. Save data view to Kibana

or

---

8. Kibana 대시보드 구성 (핵심)

이제 보안 관점에서 바로 보는 화면을 만든다.

Dashboard 생성 시작

1. Kibana 왼쪽 메뉴에서 Analytics > Dashboard

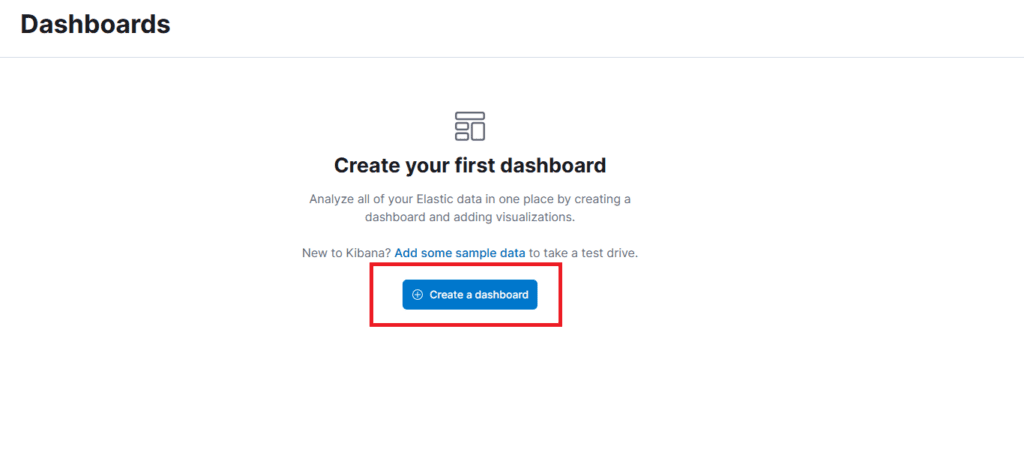

2. Create dashboard 버튼을 클릭.

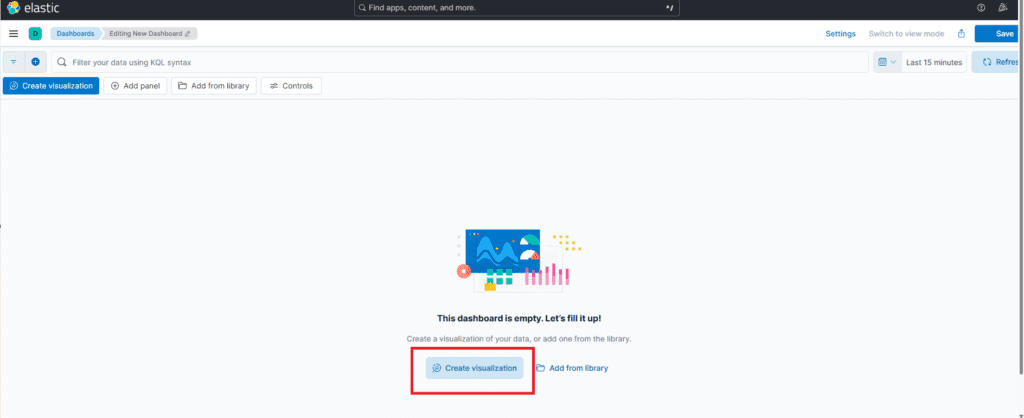

3. 새로운 화면이 뜨면 Create visualization 버튼을 클릭. (여기서부터 본격적인 작업이 시작.)

---

8.1 Alert vs Drop (도넛 차트)

• Visualization: Pie / Donut
• Aggregation:
  • Terms: suricata_action
• 결과:
  • allowed (alert)
  • blocked (drop)

→ IPS가 실제로 차단한 비율을 한 눈에 확인

아래 그림 순서대로 작성 :

1. pie 선택 및 suricata_action.keyword -> slice by 로 drag 추가.

2. Records -> Metric 으로 drag 추가

3. 도넛 차트로 변경후 save

---

8.2 Top Attacker IP

• Visualization: Vertical Bar
• X-axis: Terms → src_ip
• Y-axis: Records
• Size: Top 5

→ 가장 많이 공격 시도한 IP 확인‘

작성 순서 :

1. 다시 Creation Visualization을 클릭 하도록 한다.
2. Bar 를 선택
3. src_ip.keyword 를 Horizontal axis로 drag 추가
4. Records를 Vertical axis로 drag 추가
5. Save and return

---

8.3 Rule Hit Ranking

• Visualization: Data Table or Bar
• Terms: rule_sid 등
• Metric: Records

→ 어떤 공격 유형이 가장 많이 발생했는지

작성 순서 :

1. 다시 Creation Visualization을 클릭 하도록 한다.
2. Table 선택
3. rule_msg.keyword Rows로 drag 추가
4. suricata_action.keyword Rows로 drag 추가
5. @timestamp Rows로 drag 추가
6. Recores를 Metrics으로 drag 추가
7. Save and return

참고 해야 할 점 :

• Rows 영역에서 @timestamp 버튼을 클릭해서 Include empty rows 스위치 끄기 (가장 중요)
  이미지 중간에 파란색으로 활성화된 **Include empty rows**를 클릭하여 비활성화(Off)
  이유: 이 옵션이 켜져 있으면, 데이터가 발생하지 않은 시간대(Bucket)에도 행(Row)을 강제로 생성. 이 때문에 공격을 한 번만 했어도 모든 시간대에 로그가 있는 것처럼 리스트가 만들어짐.
  Minimum interval : second 단위로 수정
• Lens 테이블에서 개별 행을 다 보고 싶다면 Rows 영역에서 해당 필드들을 클릭해서
  Number of values를 100이상 넉넉히 잡아야 한다
• 출발지 / 목적지 IP 등 더 많은 필드를 전략적으로 배치할수록 위협 탐지의 정밀도와 대응 속도는 비약적으로 향상.

작성된 dashboard :

---

9. 이 구조의 핵심 포인트

• Suricata 로그를 원본 그대로 보지 않는다
• Logstash에서 보안 관점 필드만 남긴다
• Kibana는 “예쁜 대시보드”가 아니라
  • 차단이 되고 있는지
  • 누가 공격하는지
  • 어떤 공격 유형이 많은지를 바로 보게 만든다

---

10. 다음 7편 예고 (시리즈 마지막)

(Series 7편) Suricata Rule 직접 만드는 방법

• 기본 Rule 문법
• HTTP / URI / Header 기반 룰
• alert → drop 전환 전략
• 실습용 커스텀 룰 작성
• ELK에서 룰 효과 검증

→ “탐지 → 차단 → 시각화 → 룰 개선” 루프 완성
